以前の日記に出した図面ですが、色々改修していたら提出するのが遅れました。

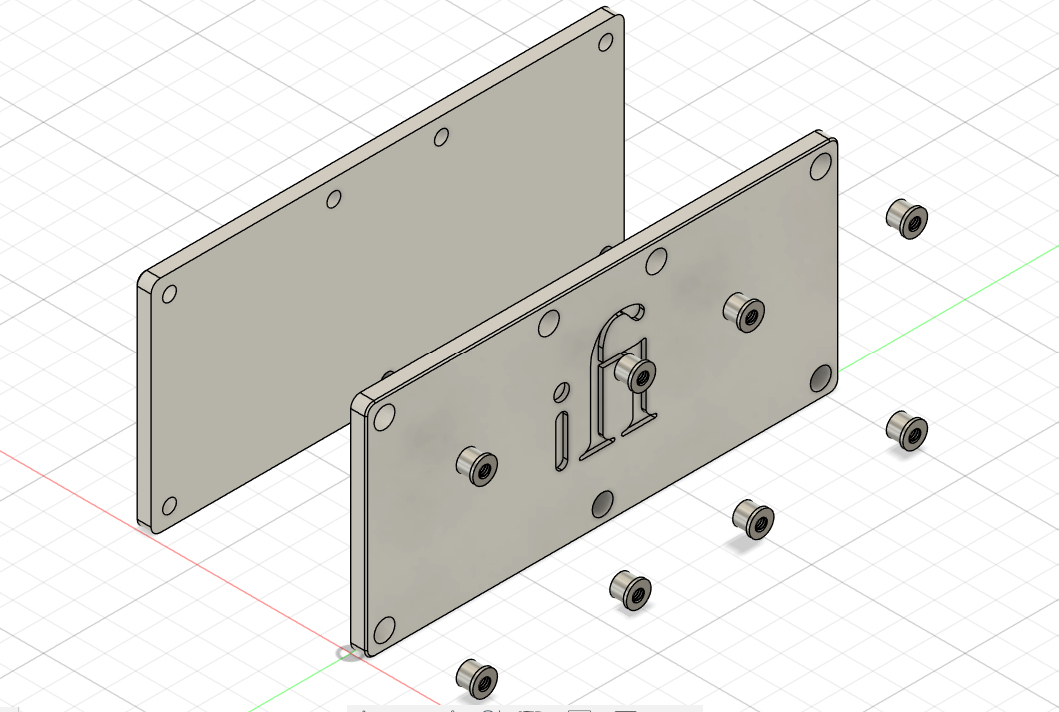

DELAのN100、S100用の電源、iFi Audio Power Eliteのカーボンスタビライザーです↓

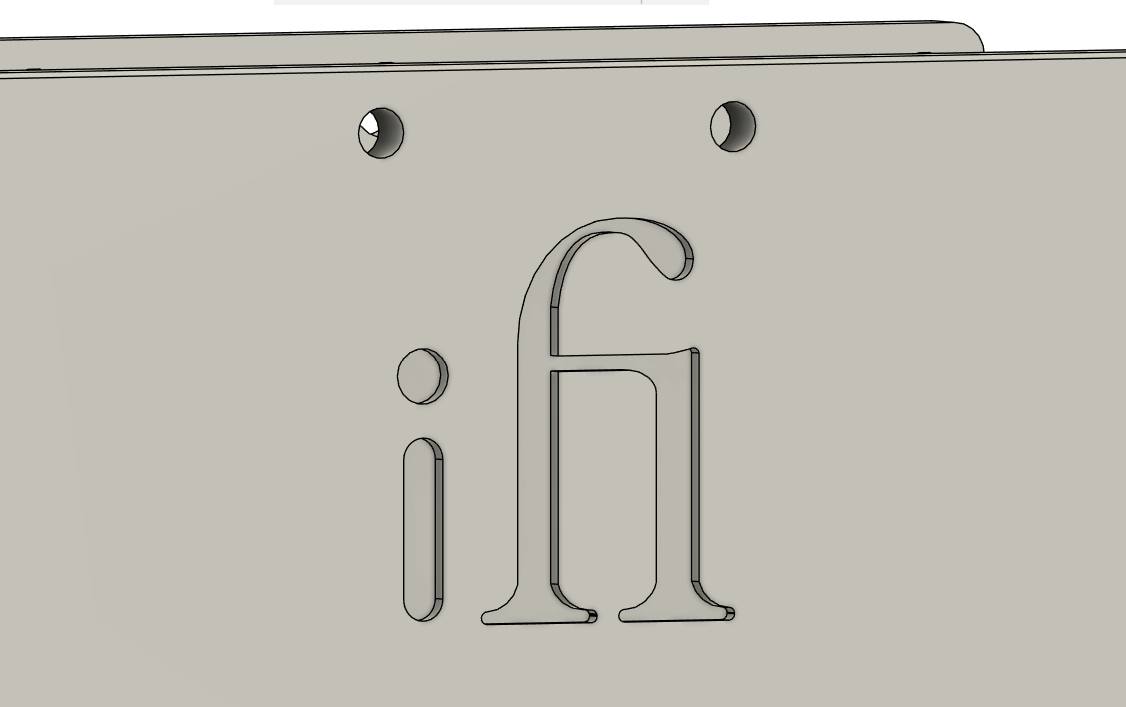

「こんな製品あったっけ？」的なモノを作りたかったので、パネルの側面にメーカーロゴをエンドミルで刻印します↓

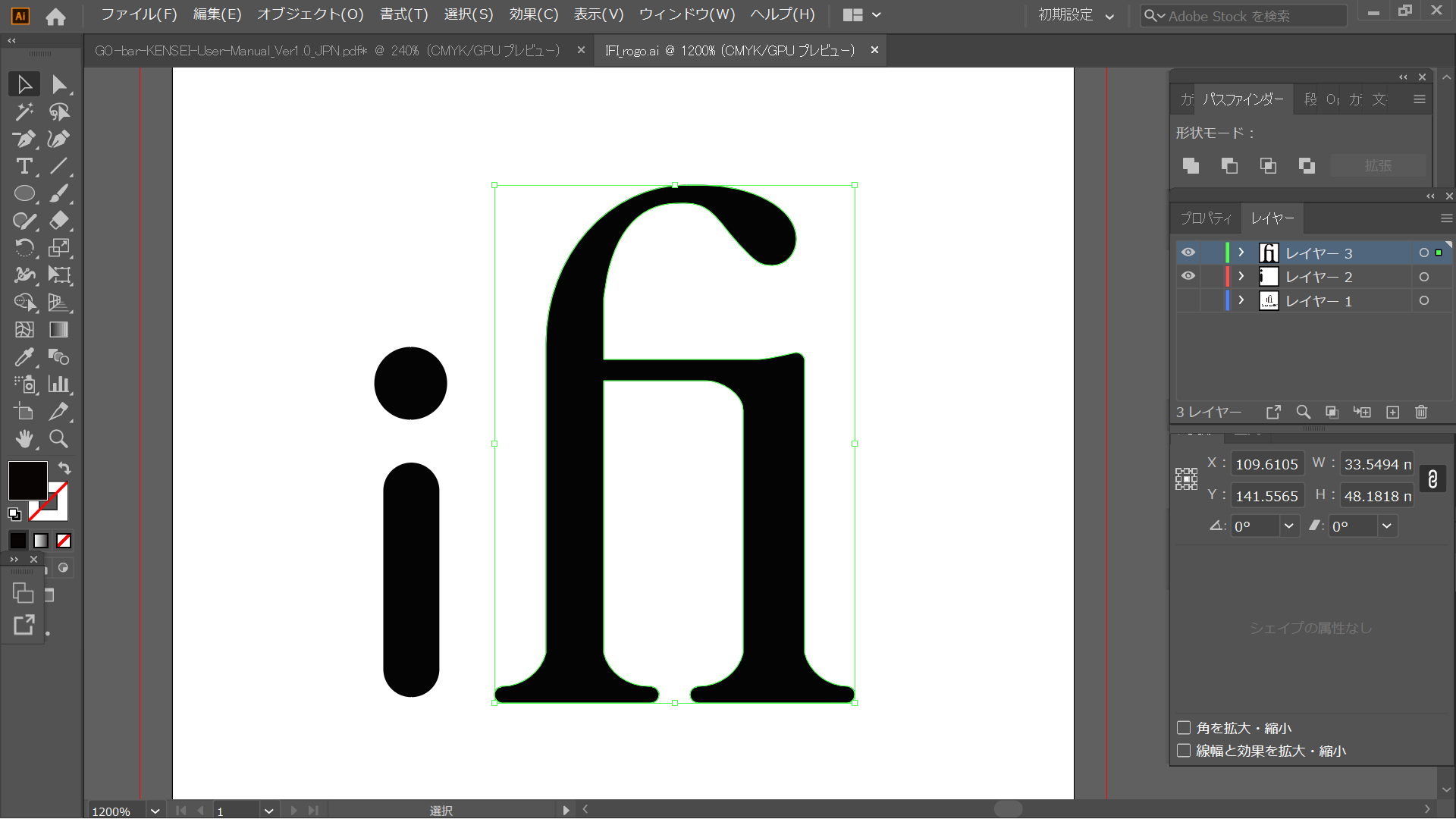

残念ながらiFi Audioの正規ロゴは手に入らなかったので、アドビ イラストレーターのフリーハンドでロゴを作成しました↓

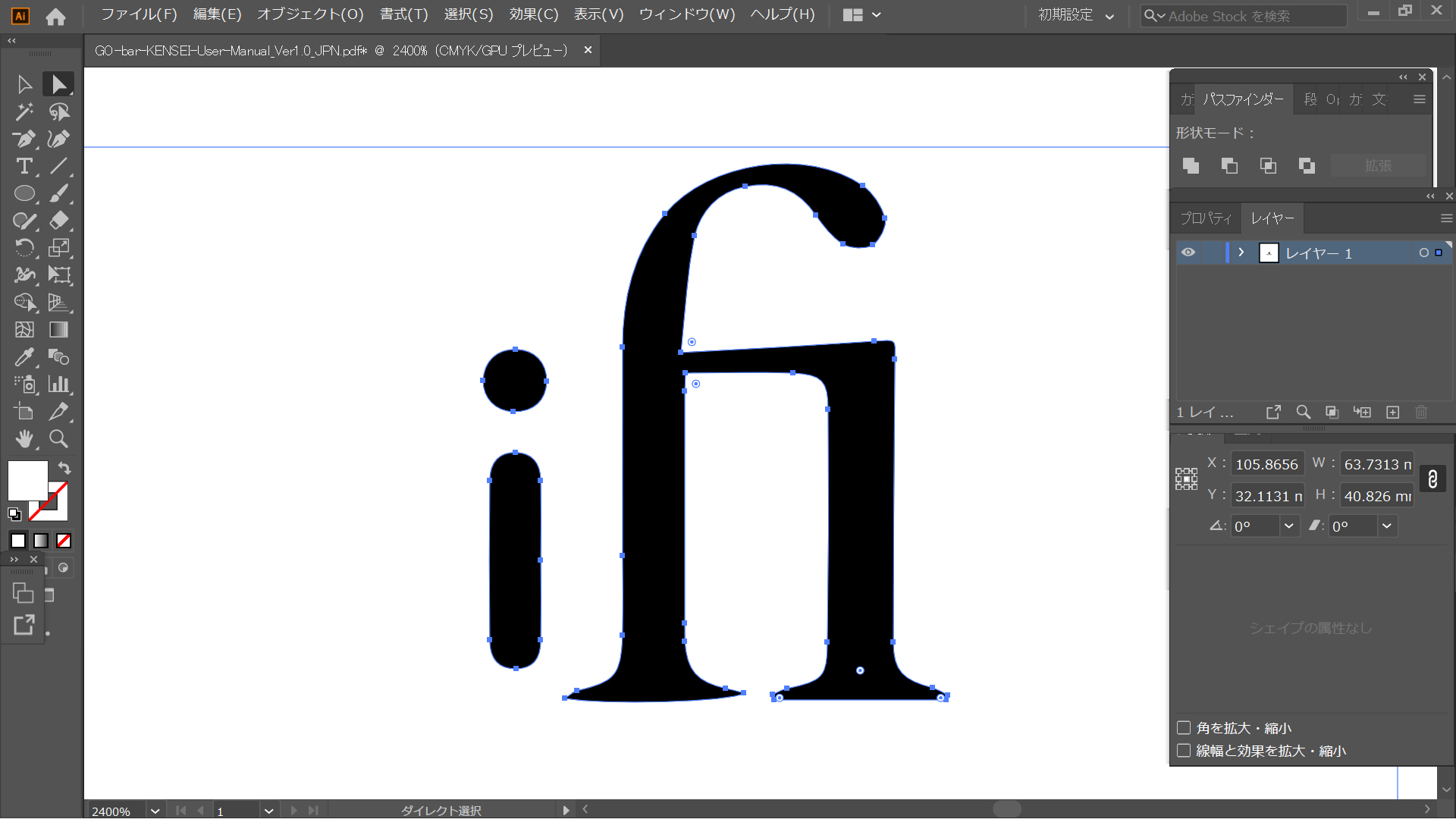

イラストレーターは一応、jpg画像などからトレース機能がありますが、残念ながらどんなに高画質のjpg画像を使っても奇麗にトレースは出来ないので、私は従来通り、オーソドックスにフリーハンドでデザインしています↓（下画像は自動トレース機能使用時）

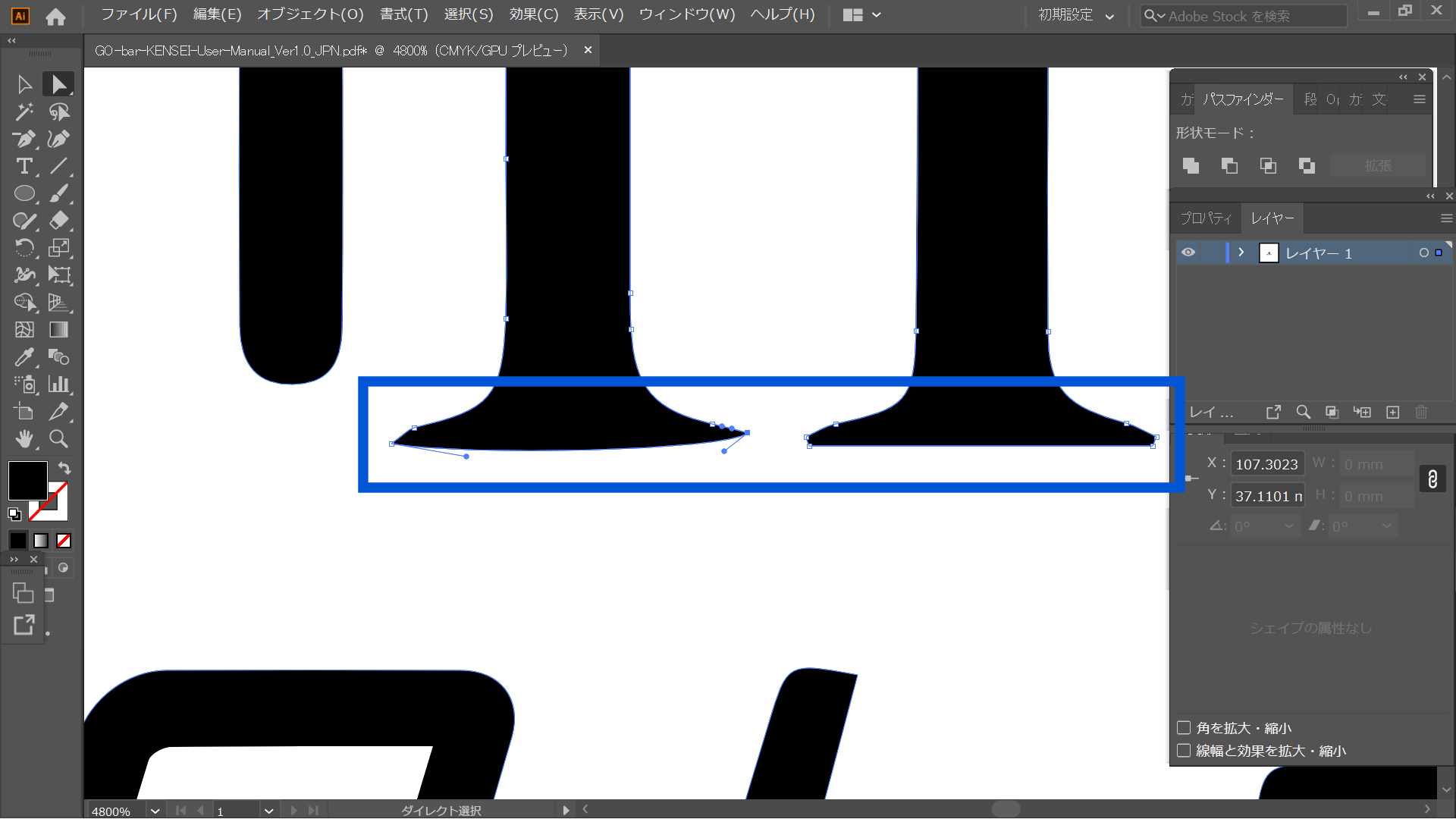

一見奇麗に見えますが、拡大すると所々かなり崩れていますね↓
企業からのロゴ作成依頼でトレース機能を使って仕事したら、まあ、二度と依頼は来ないでしょうw
自動トレースデータを修正するくらいなら、最初からフリーハンドで書いた方が奇麗で早いので、まあ、まずプロは使わない機能です。

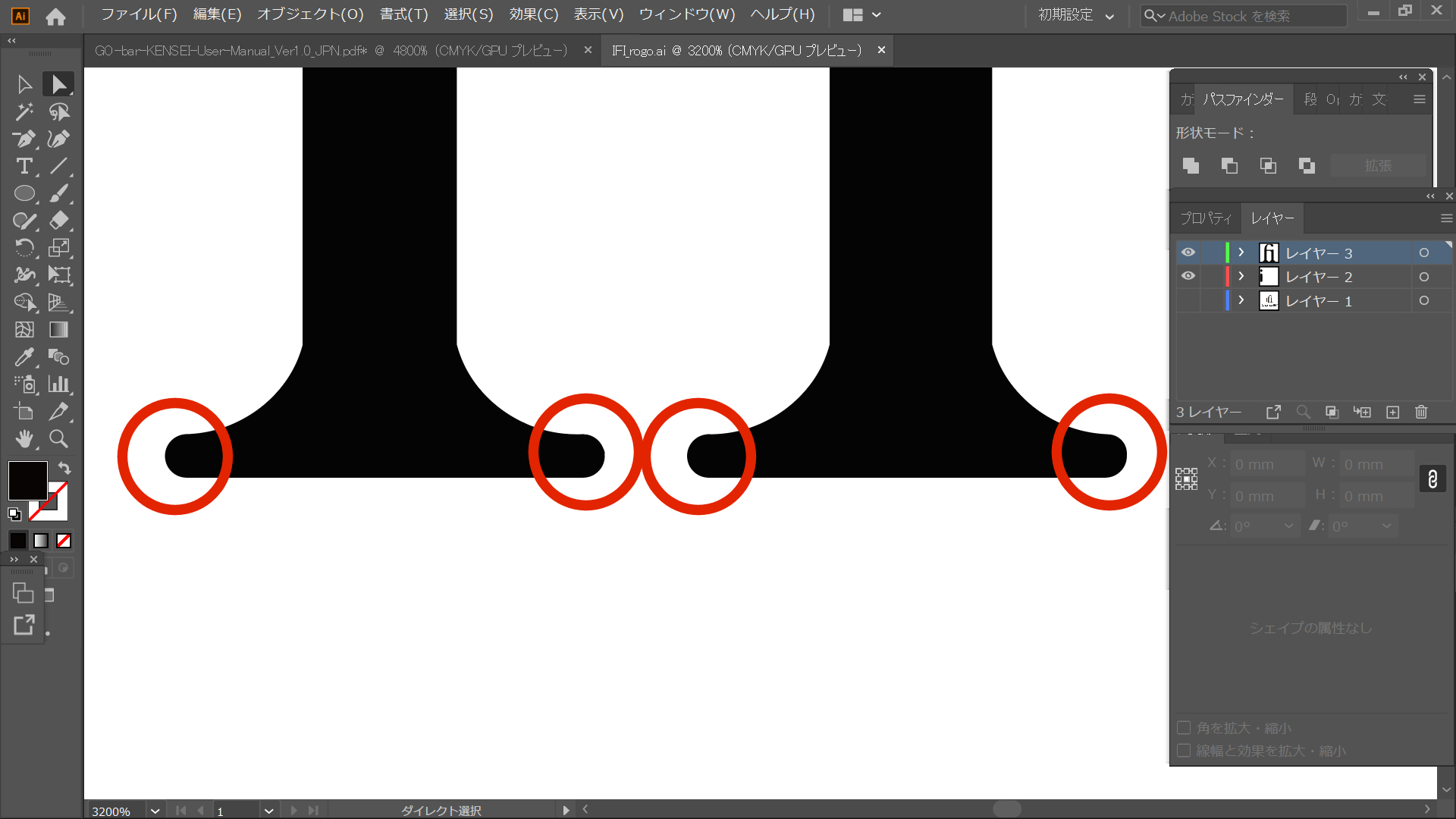

私が作ったロゴを拡大するとこうなります↓
iFiのオリジナルロゴのこの部分は本来は角ばっていますが（画像は製品説明書のjpgロゴを拝借）↓
カーボン加工会社の彫刻はエンドミルでするので、角部分を丸める必要があります。
エンドミル最小径と刻印するロゴの大きさとの兼ね合いも考えないといけないので簡単ではないです。

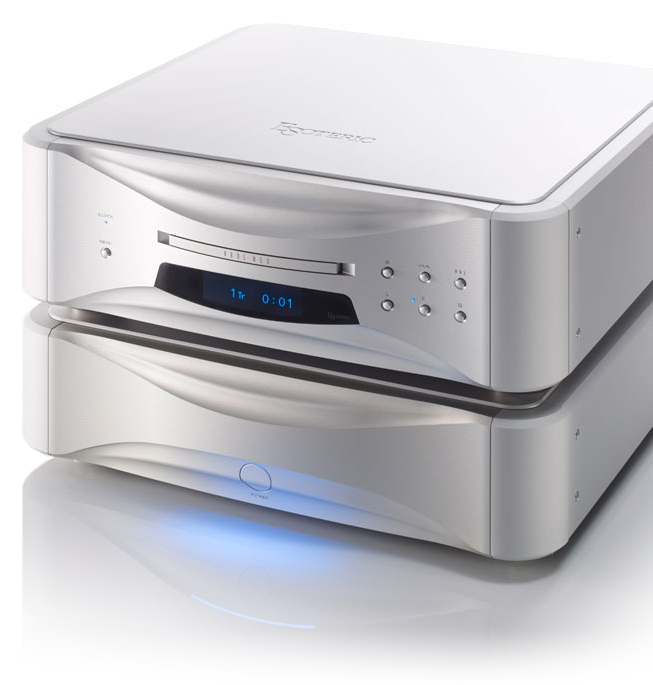

それを考えると、エソテリックのロゴは初めから製品に刻印するつもりでロゴを作って商標登録したのではないか？と思えるくらい良く出来ていますね↓
まあ、残念な事に、コストダウンでトップモデルしかエンドミル刻印はやらなくなりましたがw
