LED回路の改修

シャーシ設計図の見直しに伴い、フロントパネルを取り外し、ついでに先日、メーカーロゴ照明のLED球数不足による発光ムラを改善しました。

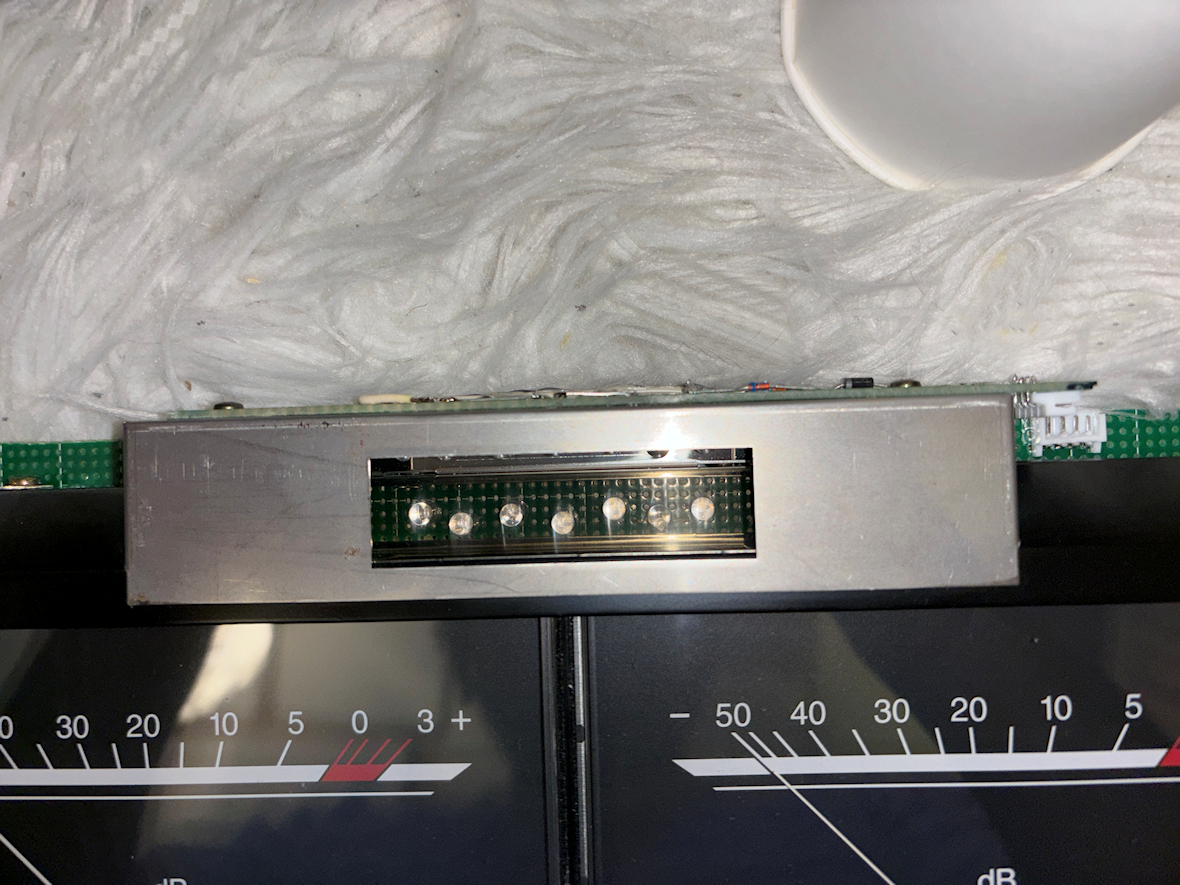

球数を4連から7連に増量↓

LED7連だと入力電圧が24Vでは不安定になるので、4連と3連の並列です。

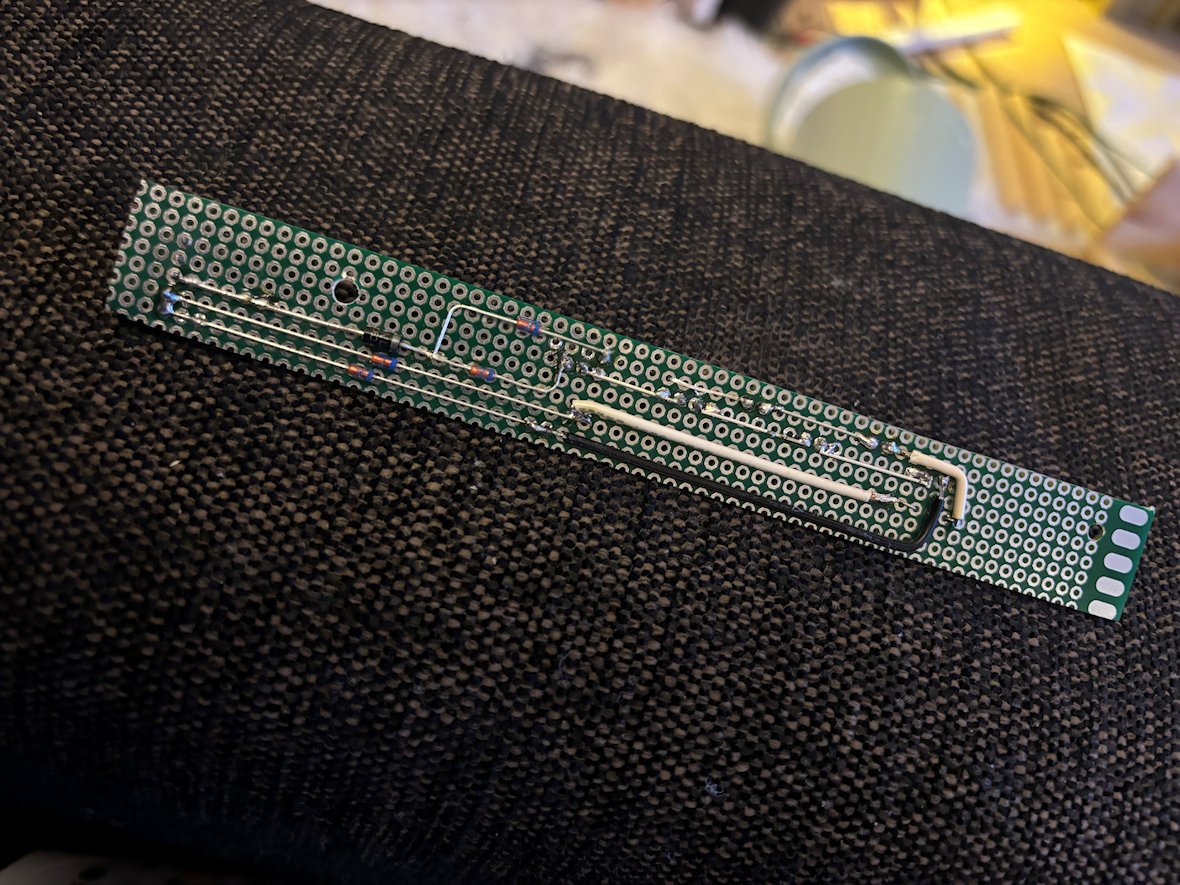

回路を打ち直しましたが、たかだかLEDの回路がちょっと複雑になっています↓

メーター照明も6連から3連の並列にし、CRDも15ｍAから18ｍAに変更。

If（順電流）が20ｍAのLEDを最大限光らせるために使います。

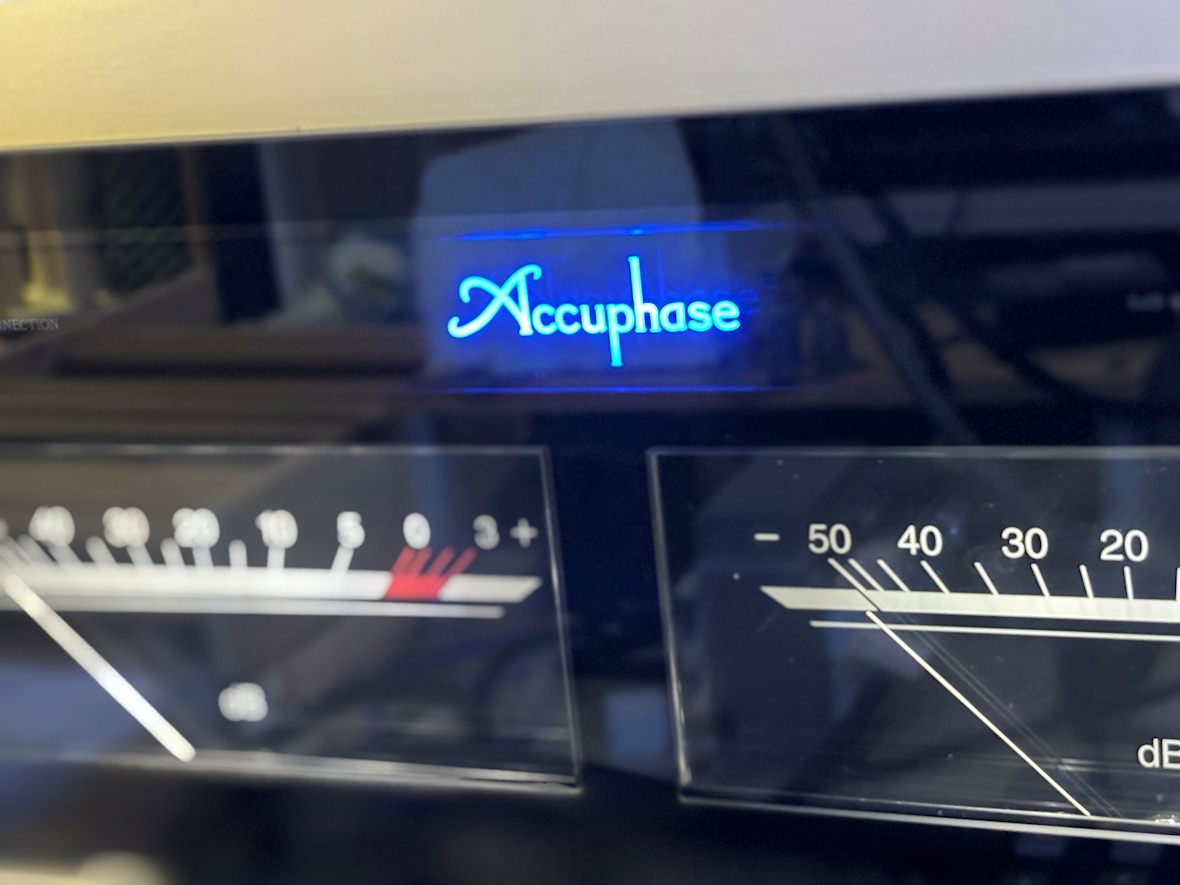

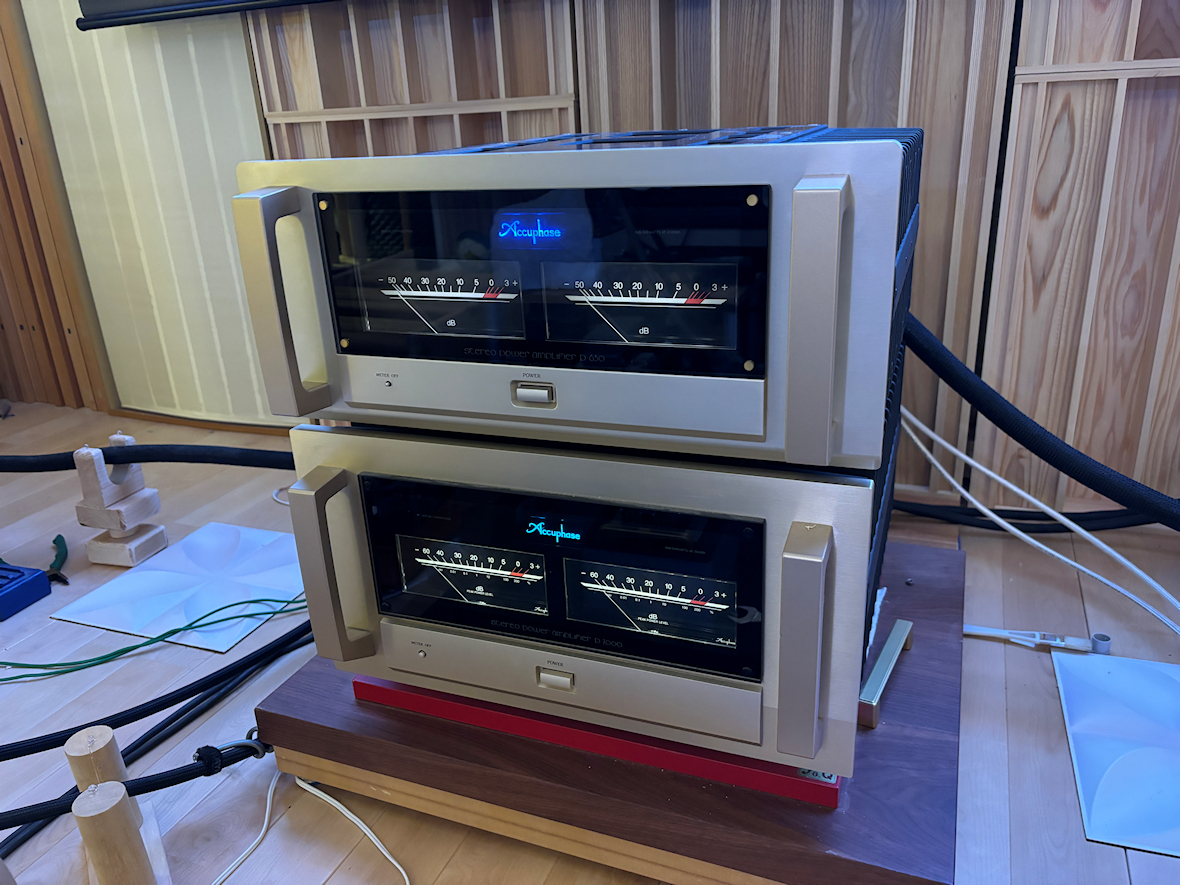

LED7個の効果で、メーカーロゴは爆光になりました↓

色温度が高くなると、デジカメの撮像素子では色味が薄くなるようで、肉眼では真っ青に見えます。

メーター照明は並列化してCRDも18ｍAにしたものの、光量アップは少し上がっただけでした。
