PCオーディオでもDiracLiveのアート（ART）がついに6月末に解禁されました。早速、フリートライアルを利用し導入してみました。備忘録を兼ねて記事にいたします。
【導入環境】
ART導入記の前に、ARTを導入した拙宅１Fのシステムについてご紹介！興味なければ読み飛ばしてください。
話は長くなりますが、最近２Fに設置してあるAuro-3D用のシステム（ロケットシアター、笑）のパワーアンプが発火事故を起こして、パワーアンプとサラウンドSPの一つがお釈迦になっていたのです。その時はホント驚きました。アンプからピカピカと光が見えて、煙がモクモクと・・・汗、泣！それで、最近あまり聞かなくなっていた１Fのシステムを復活させました。2chと5.1chの二つのシステムを背中合わせで設置していました（図参照）が、このうち、サブウーハーとパワーアンプ一台は既に２Fで使っていたのと、お釈迦になったサラウンドSPの代わりに１FのサラウンドSPを２Fに上げたので、残りの2ch用のSP（Difenitive Mythos-STL）と5.1chのフロントSP(B&W Matrix802S4)を使って、4.1chシステムにすることにしました。

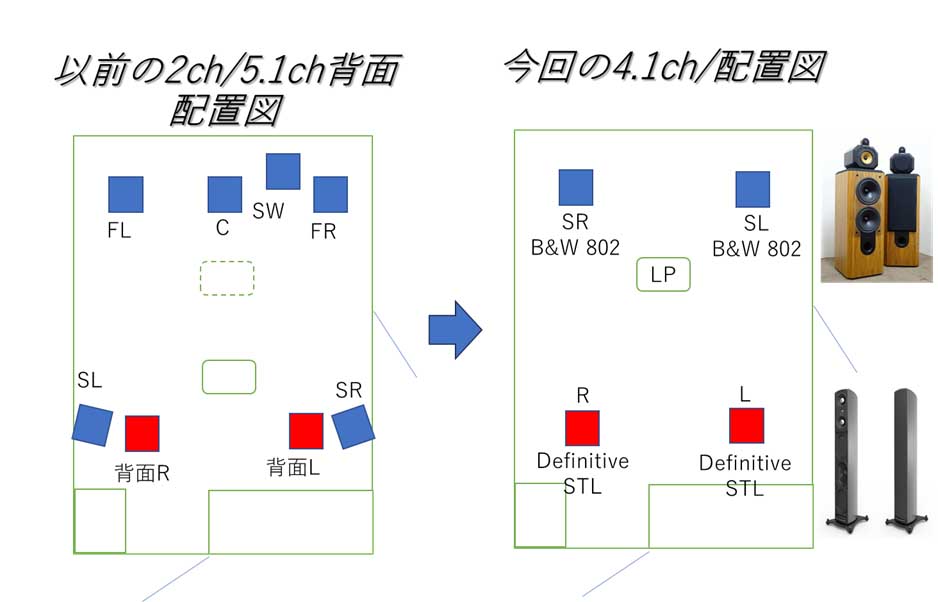

（１Fのシステム配置図）

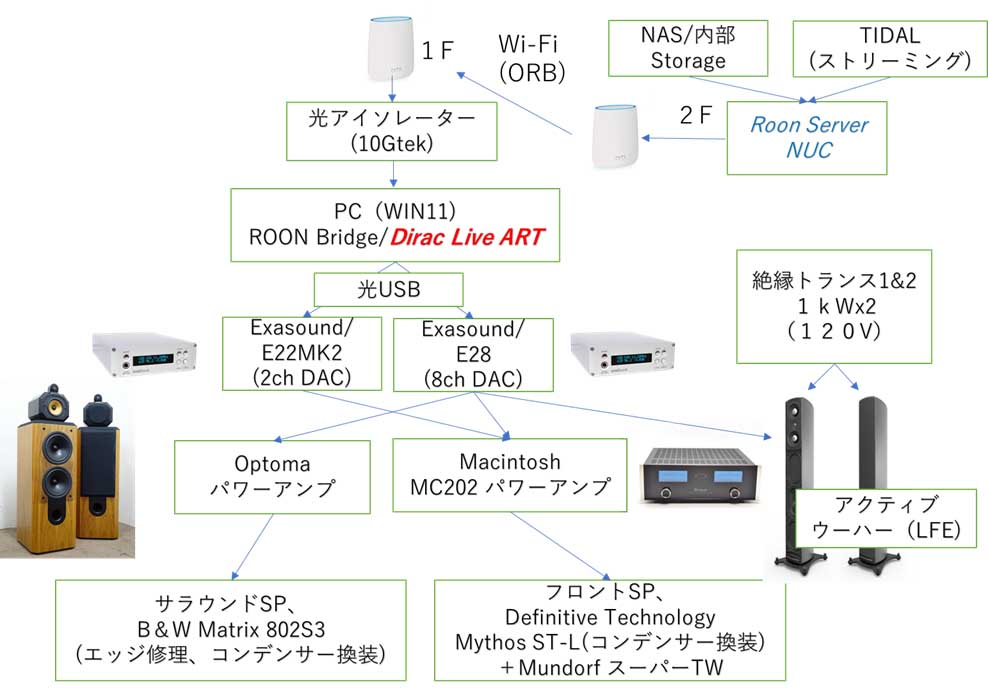

（１Fシステムの機器達）

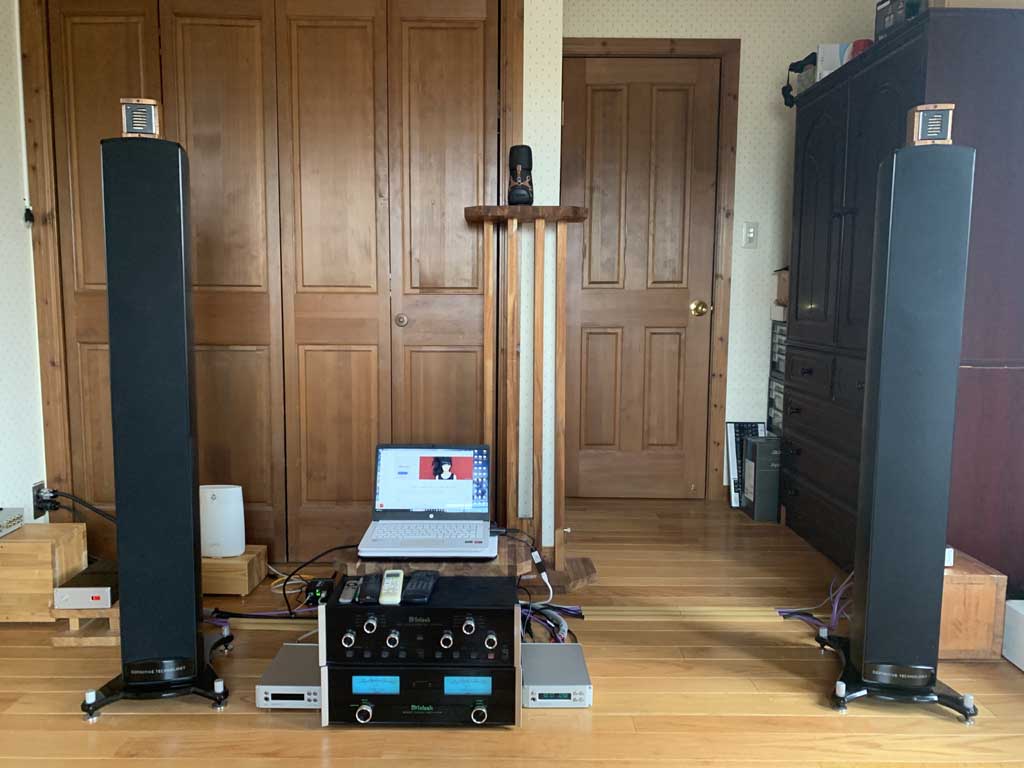

（フロントSPと入力機器など）

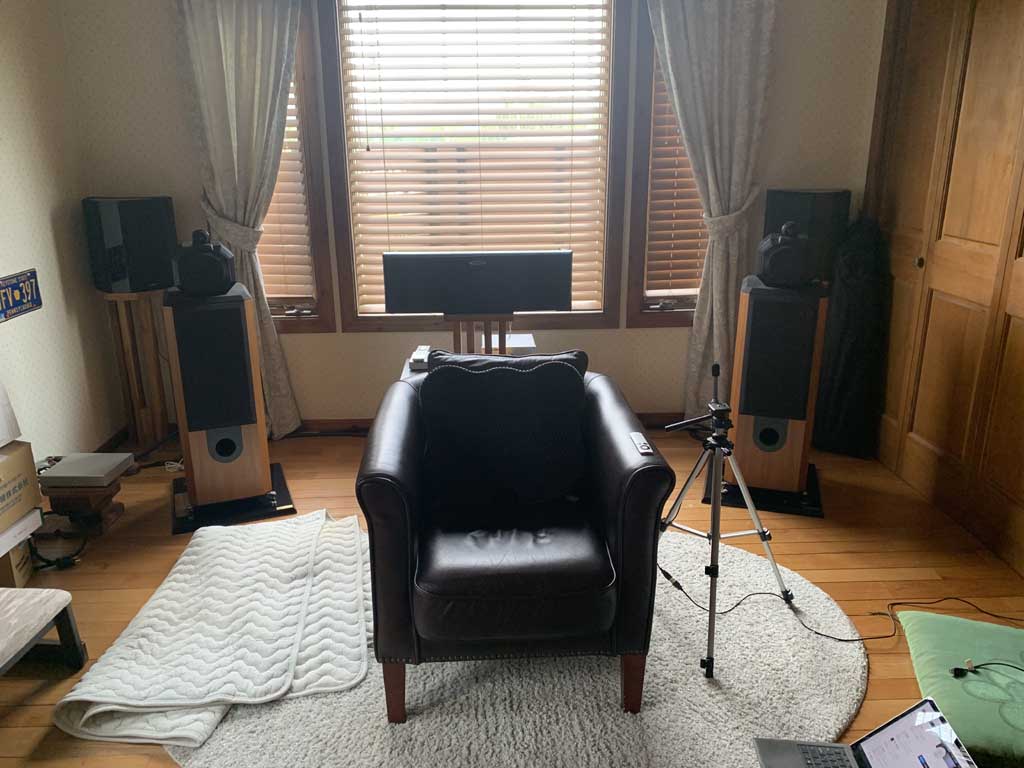

（サラウンドSP、B＆W Matrix802とLPの椅子、その右は測定用マイク、後方には使用していないSP達、片付ける前です、笑）
メーカーの異なるSP達ですが、ツイーターはどちらもメタルドームですので、まあ、何とかつながるだろうと・・・？フロント用のMythos-STLはアクティブウーハーを用いているので、LFE用の入力端子もあります。これをサブウーハーとして供用することにしました。なので、SP4本で4.1ch構成、センターはファントムセンターとしました（デッドセンターで聞くので、まあ、何とかなるだろうと、笑）。
デジタル入力用のアイソレーションなども”一応”対策したシステムとしています。RAN経由でROONのシグナルをPCで受けて、PCにDirac LiveとRooｎ Bridgeを導入して、ExasoundのDAC（2chと8ch切り替え使用）で鳴らそうという算段です。レイアウトなど図と写真をご覧ください。
【１Fシステムの特徴】
（１）フロア型SP4本による4.1ch
（２）ファントムセンター
（３）AVアンプは用いず、USB-DAC（Exasound）を使用
（４）Dirac Live ProcessorをPCに導入、ARTを176/192kHzで使う。
ファントムセンターはROONのミキサーを使って、LRの音声に合成しました。最も簡単な方法は、Cのトラックをー３ｄB 音圧を下げてL/Rに加えるのですが、これだと低音が最大＋３ｄＢ持ち上がります（ファントムセンターの周波数特性と音量）。そこで、これをキャンセルするフィルターを加えました。ＰＥＱで周波数４０Hz、Gainー3ｄB、Q＝0.2。これ結構いけました、!^o^/。
PCでDirac Live ARTを使う嬉しいメリットは、サンプリング周波数が192kHzまで対応しているということです。『AVアンプは48kHz決め打ちなんです』。96kHzのソースも48kHzにダウンサンプリングされてしまいます。Dirac Live Processorを192kHzにセットしておくと、ROONが192kHzに変換してDiracLiveにデータを送り、ARTの処理を施した後、そのままDACに192kHzで送られ、DA変換されます。48kHzと192kHzを拙耳で聞き分けられるかは別として、気持ちいいですよね。それに、Exsound DACの176/192kHzの音は何故か私好みなのです、!^o^/。
【ART導入編】
PCにARTを導入するには、まず、
①DAC用のドライバー（拙宅はEXASOUNDからダウンロード）を入れ、

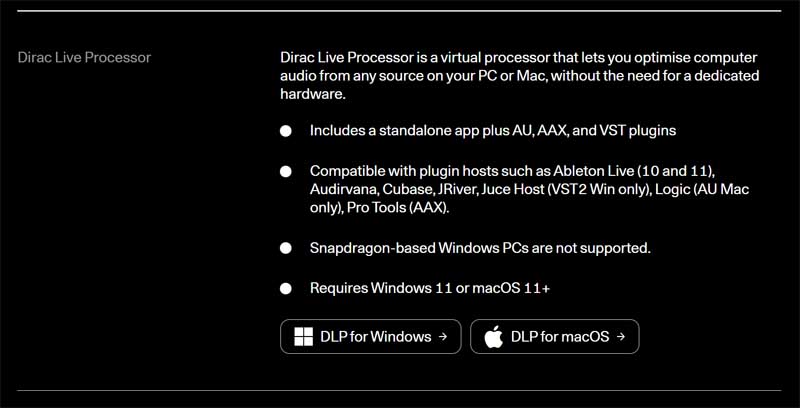

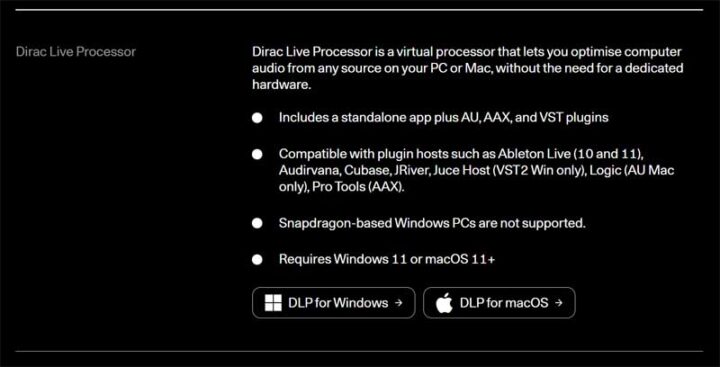

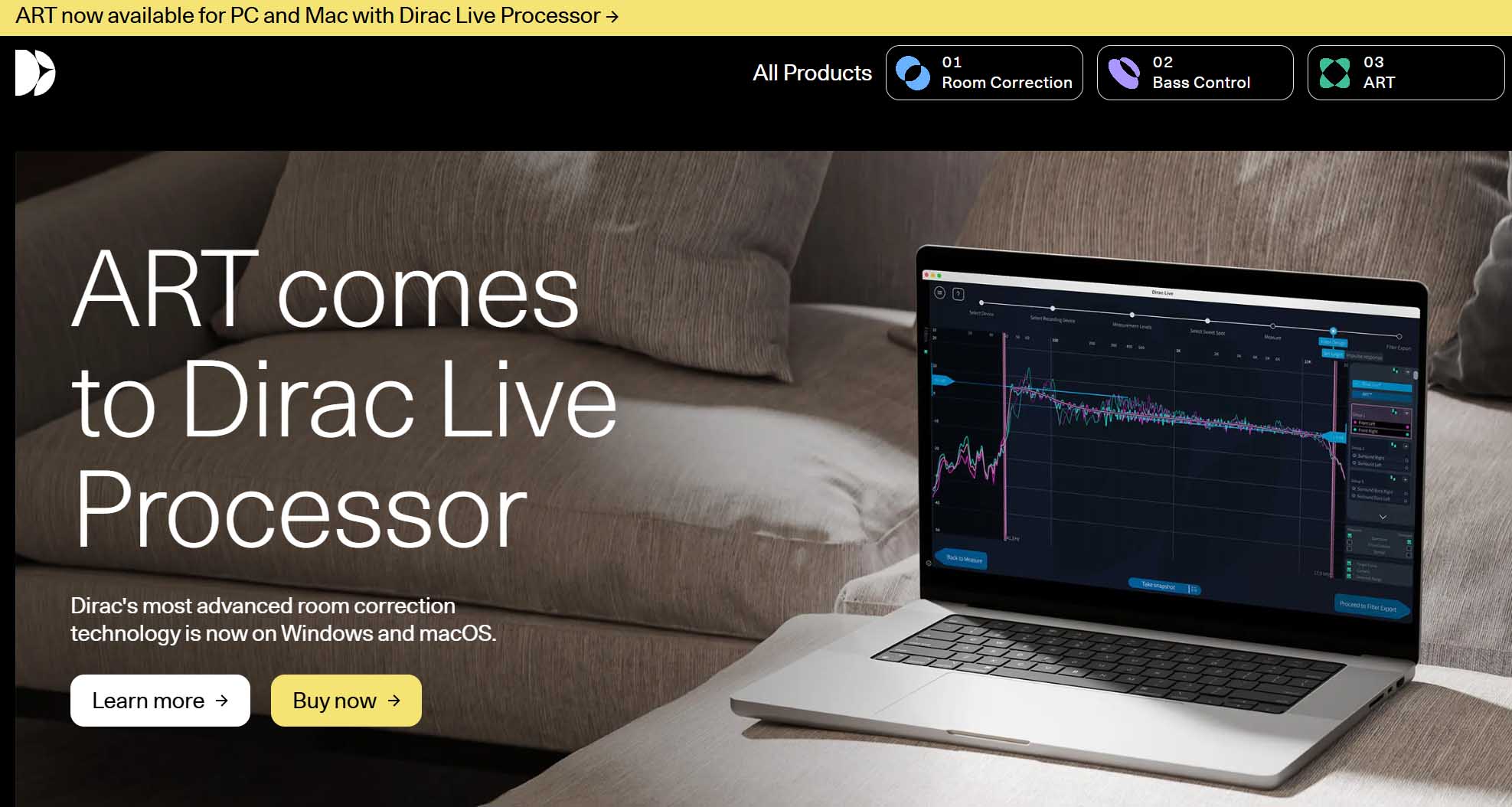

②Dirac Live ProcessorをDiracのサイトからダウンロードして導入（写真参照）、
③必要なライセンスを購入してアクティベート、
④Dirac Live Processorを立ち上げ、Dirac Live Processor(DLP)/ARTライセンス購入時に作ったアカウントにログイン、DLPをセットアップ
⑤PCにDirac Liveをダウンロードして、Dirac Liveを起動、音響測定、ART補正を作成して、Dirac Live Processorに転送。
⑥④を行った時点で、WINDOWSの音響設定にVirtial Audio Device (Dirac)というのが現れます。PCのROONの設定でAudioを開くと、このDirac Wasapiが[This PC]の欄に現れます。これをEnableに設定すると、ROONの画面下側にあるDevice選択欄にこれが現れますので、選択すれば、ROONから音楽を流せます。

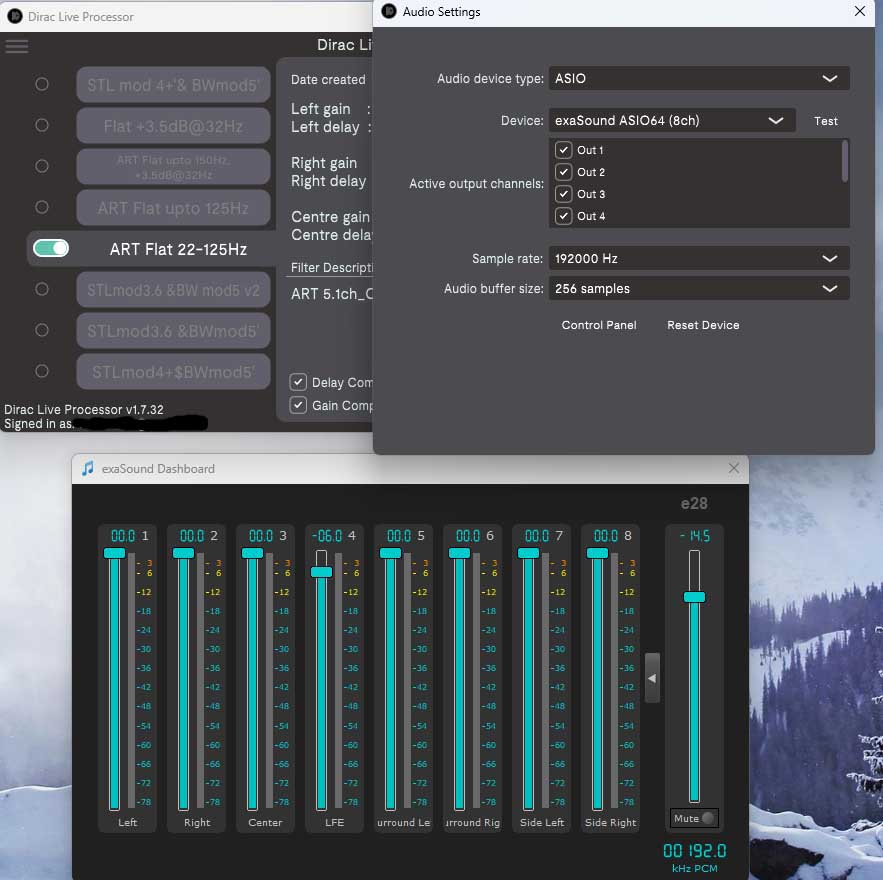

（DLPのAudio設定画面（上）とExasoundの音量設定画面（下））

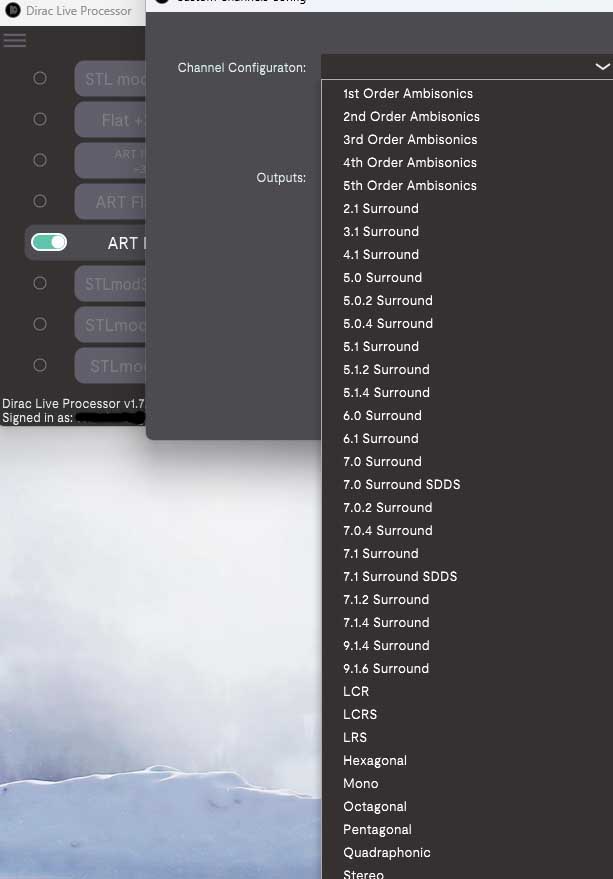

（DLPのSP配置選択画面、なんと９．１．6まであります。ここでは５．１選択）

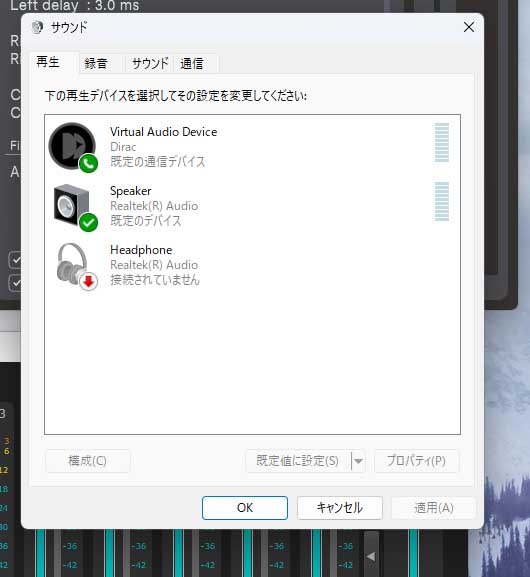

（Windows音響設定に現れたDirac Virtual Audio Device/この画面は確認のみです）

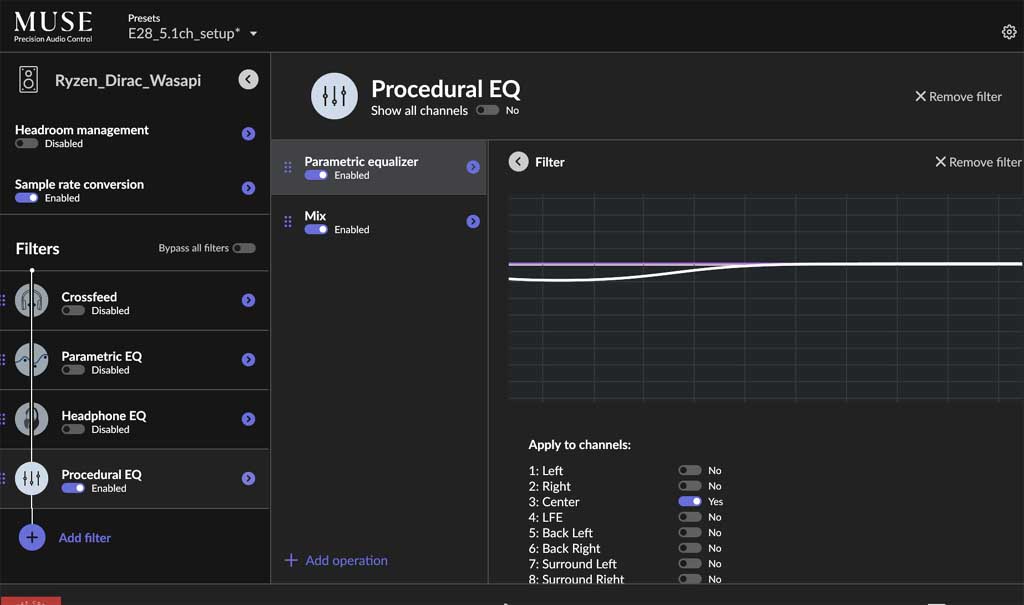

（ROONのProcedual EQを使ったCのフィルター設定画面、この後にミキサーを入れてL/RにCをー３ｄBで合成する）
①を行っておくと、PC起動した時点で、EXASOUND用のサウンドバーのような画面が現れます（図参照）。他のDACでもほぼ同様なのかと思います。
②-④を済ませると、DLPのドロップダウンリストに（今回はExasoundの）DACが表示されますので、それを選択します。そこで、どのchを使用するのかなども設定します。今回は8chDACの1-6chを使います。SP配置のドロップダウンリストにはありとあらゆるSP配置が現れますので、その中から必要なSP配置（今回は5.1）を選択します。実際は4.1なのですが、ROONは5.1か7.1しか受け付けないので、5.1chを選択して、Cの音声はLRに（前もってROONで上記のように）合成しました。
⑤はAVアンプの場合と全く同じです。他の方の記事などをご覧になると良く分かると思います。
今回の場合は上記も理由で実際は4.1chなのに、5.1chに設定する必要がありました。その場合、Cの測定結果がないとDirac Liveは補正計算を行はない・・・のです、汗、笑！。それで、音響測定用にセンターSPとアンプを用意し、測定に使用しました（測定に十分な音量で音さえ出ればOK）。
測定はmini-DSPのマイクを使用して、６０㎝角の立方体の頂点８つとセンターの9点で測定しました。試聴用の椅子は部屋の外に出して、三脚にマイクを立てて行いました。
【測定結果と補正】
以下が測定周波数特性とターゲットカーブ、それにARTの補正SPとその周波数範囲です。アクティブウーハー付きのフロントはともかく、サラウンドのB＆W802も低音が２５Hzくらいまで伸びています。ｆ特も１ｋＨｚ以上はほぼフラットなので、１００Ｈｚ以下のみ少し上昇させていますが、ぼほフラットなターゲットカーブとしました。フロントＲの50Hz付近に鋭い凹みを設けてあります。これは、この周波数に非常に強い定在波によるディップがあり、Diraはこれも補正しようとするので、それを軽減するために設けたものです。これ無しだと、定在波の腹がLPから少し離れたところに現れ、そこで部屋鳴りのようなブーミングが時折生じるんです。その防止策！

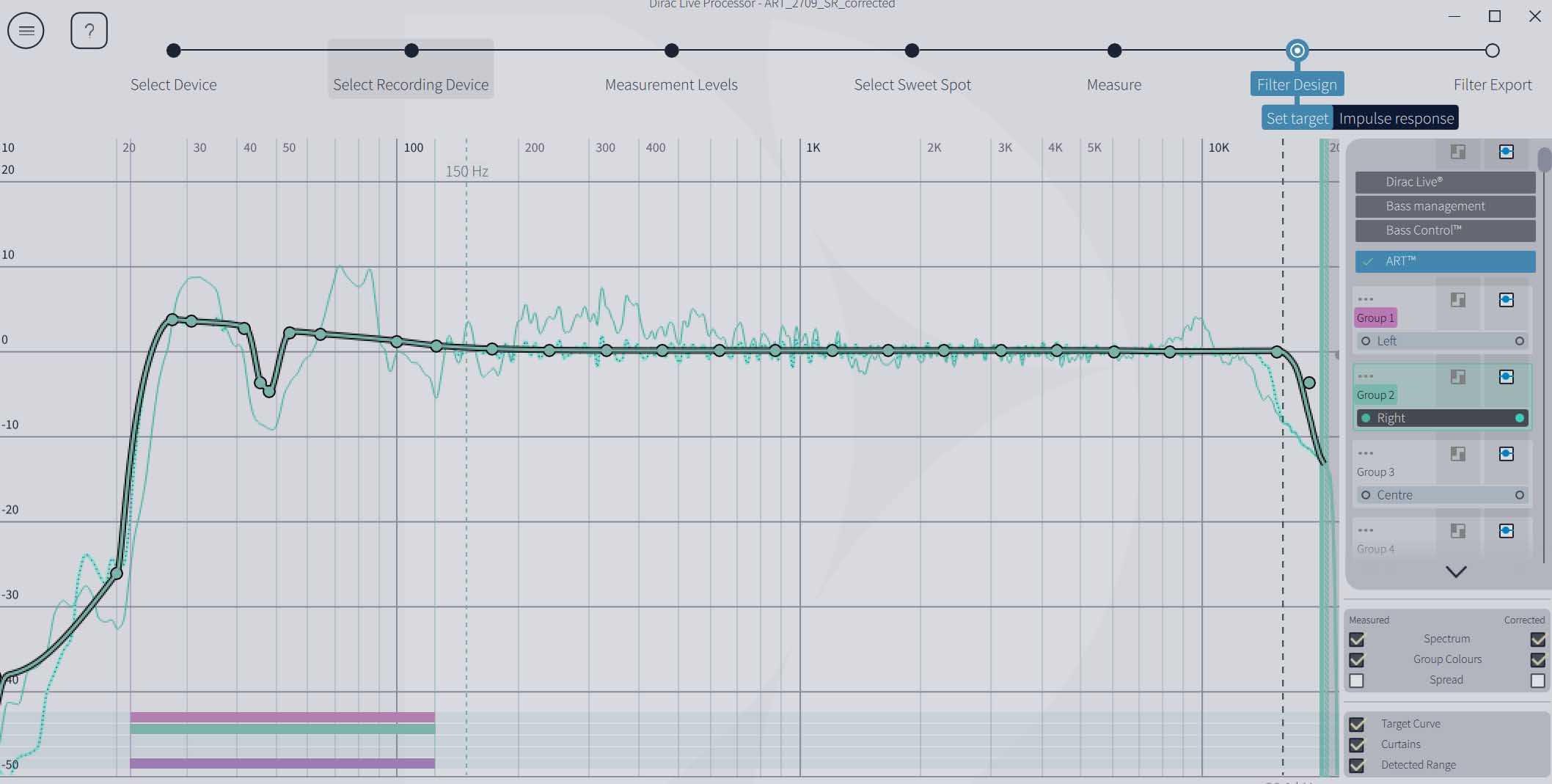

（フロントSP（R）の周波数特性と補正条件）

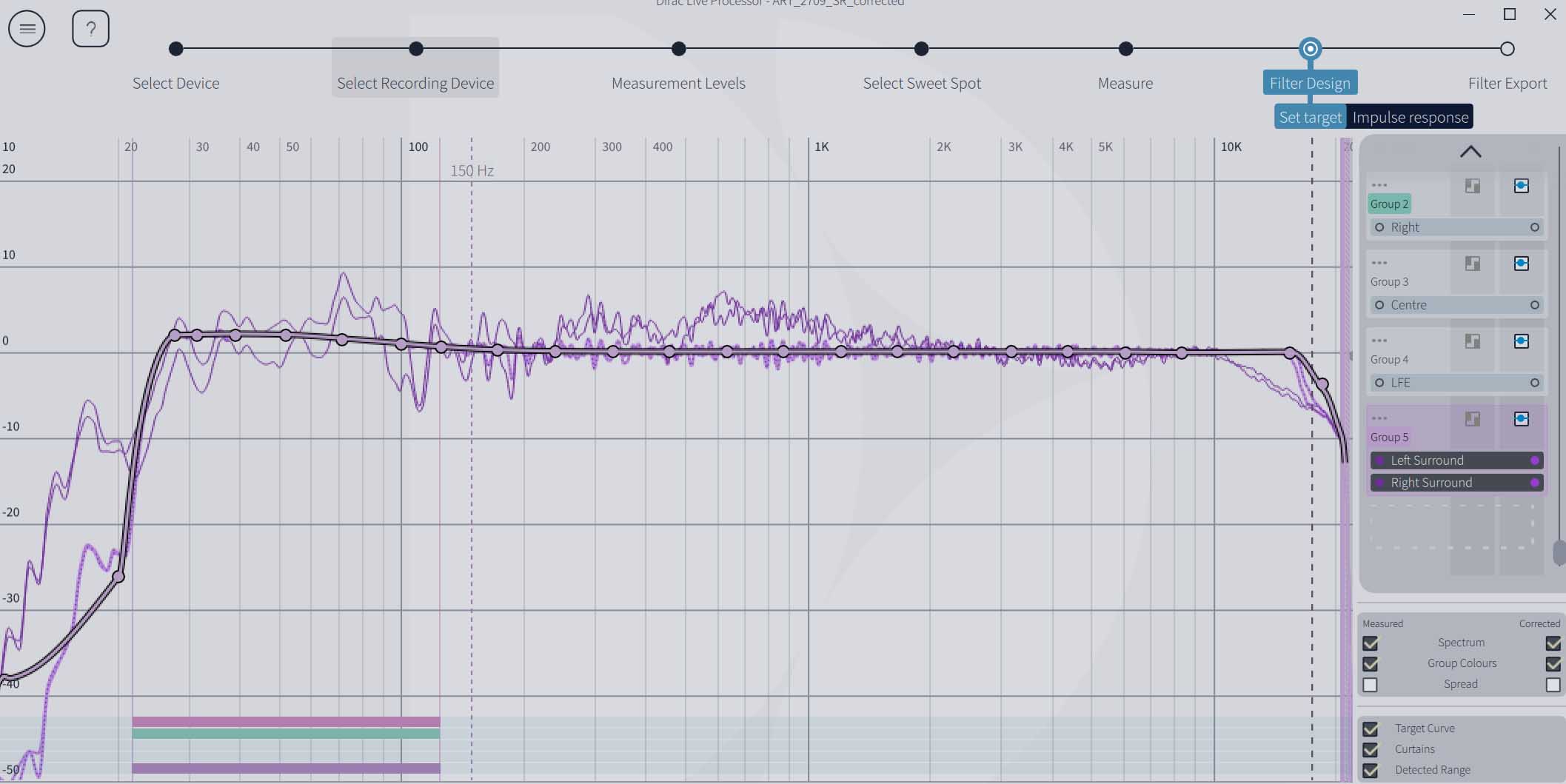

（サラウンドSPの周波数特性と補正条件）
図の下側に見える横バーがＡＲＴの補正を担うＳＰの選び方と周波数範囲です。上からフロントＬとＲ、三番目がサラウンドＬ／Ｒです。どちらも周波数範囲は22-125Ｈｚとしました。Defaultは150Hzまでなのですが、そうするとジャズベースのピチカートが少し耳に付きすぎるので、125Hzまでとしました。これで良い感じでした。
【試聴】
何時もの試聴版を何枚か聞いてみました。
まずは、定番のビルエバンス、モントルーフェスティバル、2ch (44.1kHzのCDから96kHzでリップしたもの→192kHz)
エバンスのピアノはクリアでシャープさと滑らかさが共存して大変いい感じ、ジャックデジョネットのドラムもこれまでになくタイトで力強い。4曲目のEmbracable youでのエディゴメスのベースはブルーノートなどのステージ近くで聞く音より良いのでは・・・と思うほどリアリティが高かったです（ライブステージでもベースはPAの音主体なので？）。
お次は5.1chのボーカルもので、ダイアナクラール。ファントムセンターの音や如何に！汗！（DSD→192kHz)
ダイアナの声は期待以上にセンターにシャープに定位し、声質も（拙耳には、笑）抜群、ブラインドテストを行うとCありと区別がつかないと感じました。そうなると、正面にSPがないのは視覚的にはプラスです。何もない空間に口がぽっかりと浮かびます。
お次は、私の守備範囲外（笑）のストラビンスキー春の祭典, 5.0ch（DSD→192kHz）
ARTは低音の残響を低減するので、ノイズフロアが下がった如く中高音の透明度が上がったことが良く分かります。音数が増えたように感じます。フォルテッシモになっても煩さを全く感じません。
最後はピンクフロイド、The dark side of the moon, 5.1ch (DSD→192kHz) 。ファントムセンターによる音像配置の変化などについて注視して試聴しました。
試聴結果はファントムセンターは音像配置にほぼ影響していないというものでした。3曲目のOn the runではランナーが前方を左から右、その後右側側面を前から後ろへ、最後に背後を右から左に走り抜けるのですが、全くそのとうりに聞こえました。２FのCあり、SP等距離配置システムでの再生と同じと言うことです。質的また”包まれ感”などは２Fよりワンランク上という感じです。
【まとめ】
プラシーボもあり、良いところが目立って聞こえてたのではとは思います。しかし、それを差し引いても、ARTを導入した8chDACとPC/DiracLive Processorによるシステムの音は良い結果だったと言えそうです。拙宅のお気に入り2chシステムを軸にした4.1chですので、ART導入前から気に入った音で、ARTの効果は大きくはないかも・・が本音でした。予測を裏切る効果であると言えるでしょうか？
ARTだけでも、＄299します。補正ソフトとしては高価！でも、昨今オーディオ機器の価格もが上昇するなか、この価格でこのグレードアップならハイパフォーマンス製品と言って良いと思います、!^o^/。
（追伸）今回は8chDACを使ったART導入でしたが、2chDACもあるので2chのDirac Live ProcessorにARTを導入した2chシステムにも興味津々です。次回は2chART導入記を書こうと考えています。また、Diracの売り物の一つである位相補正についても測定してご紹介しようと思います。乞うご期待！
コメント ※編集/削除は管理者のみ
Tomyさん
ついにPC版ARTがでましたか！（ただ、私には難しくてSet Upできそうにないが・・・）
早速ですが（笑）、いくつか、質問があります！
① 9.1.6まで対応している、とありますが、この「６」のレイアウトは？ もし、HC＆VOG（TOP）にも対応しているのであれば、噂の（笑）「16ch DAC」さえあれば、AVプリ抜きで超High-qualityのAuro-3D環境が構築できる可能性が出ますが、まさかATMOS配置の「６」ですか？
② ちょっと気になるのが、「１」の部分。これ、SWは1台しか対応できないのでしょうか？ ARTの定在波管理機能を活かすには、SWを複数台使う方が圧倒的に有利であるはずなのですが？
③ ライセンスの形態が気になります。AVアンプ用のARTは、機種変更をすると使えなくなりますが、これはPCを替えても、ダウンロードしたアプリソフトを再インストールして、認証Passを入れればOKなんでしょうか？まさかいったん導入したPCに紐づけされたソフト？
Auro3Dさん、
早速のご質問有難うございます。
＞① 9.1.6まで対応している、とありますが、この「６」のレイアウトは？ もし、HC＆VOG（TOP）にも対応しているのであれば、噂の（笑）「16ch DAC」さえあれば、AVプリ抜きで超High-qualityのAuro-3D環境が構築できる可能性が出ますが、まさかATMOS配置の「６」ですか？
Dirac Live Processorがありとあらゆるではありませんが、多くのSP配置に対応しているのには驚きですよね！ですので、プロ仕様の16chDACに繋ぐことができれば、9.1．6で音楽を流せるはずです。問題はコーデックですね。7.1chまでならフリーのコーデックがあるので、問題ありませんが、私の知る限り、Auro-3DのPC用コーデックは、恐らくプロ用のものしか販売されていないと思います。プロがAuro-3Dをミキシングするためのツールです。ATMOSも同様です。イヤフォン用のはあったように記憶していますが？
つまり、我々庶民では、Auro-3Dは再生できないと思います。これが、現状での私の理解です。
＞② ちょっと気になるのが、「１」の部分。これ、SWは1台しか対応できないのでしょうか？ ARTの定在波管理機能を活かすには、SWを複数台使う方が圧倒的に有利であるはずなのですが？
単純に考えると、サブウーハーは一つですね。ひょっとすると、マッピングを変えれば、9.1．6の使わないchをサブウーハーとして使えるかもしれませんが、良くは分かりません。
＞③ ライセンスの形態が気になります。AVアンプ用のARTは、機種変更をすると使えなくなりますが、これはPCを替えても、ダウンロードしたアプリソフトを再インストールして、認証Passを入れればOKなんでしょうか？まさかいったん導入したPCに紐づけされたソフト？
調べてみないと、はっきりしたことは言えませんが、何故かDLPは3つのPCに導入できています。ARTは一つにしか導入できていません。PCは時が経つとOSそのものが動かなくなる性質のものなので、別のPCに移すことはできるようになっているのではと思います。
Tomyさん、こんにちは。
PC版ARTの詳しい導入記事、大変参考になりました。私もPC版の登場を待ちに待っており、早速2ライセンス購入して、楽しんでいます。
フロントRの50Hz付近に設けられたターゲットカーブの凹みについてですが、ARTではそのスピーカー単体を無理に持ち上げるのではなく、ほかのサポートスピーカーも利用して音圧や残響を制御するため、DLBCで大きなディップの過剰補正を避ける場合のように、ターゲットカーブ側へ意図的な凹みを設けなくてもよい可能性があると思います。
もっとも、実際に凹みを設けた方が、リスニングポイントから離れた場所でのブーミングを抑えられているとのことですので、部屋全体で聴き比べながら判断するのが確実そうですね。ARTは設定によって結果が変わるので、このあたりを試すのも面白いところだと思います。
私はステレオライセンスを使い、2ch＋サブウーファー4台の2.4構成でもARTを使用しています。複数のサブウーファーを使った方がARTの効果は高いと感じますが、1台でもかなり良く、4台使用時を100とすれば、1台でも80程度の効果は感じられます。
そのため、以前はサブウーファーを2台置いていたサブルームでは、現在は1台に減らしました。音質面で大きな不満はなく、部屋もすっきりしたので、ARTは必ずしも多数のサブウーファーを必要としない点も大きな利点だと感じています。
2ch環境でのART導入や、位相補正の測定結果も興味深く、続報を楽しみにしています。
Auro3Dさん、こんにちは。
私が確認した範囲では、PC版のDirac Live Processorは、マルチチャンネルライセンスの場合、最大16スピーカー、16出力チャンネルまで使用可能なようです。
サブウーファーが1台に限定されているわけではなく、合計16chの上限内であれば複数台追加できるようです。そのため、9.1.6だけでなく、例えば7.3.6のように、ベース層7台、独立したサブウーファー3台、高さ層6台という合計16chの構成も可能だと思います。
ライセンスについては、1ライセンスにつき同時に2台のPCまでアクティベート可能です。また、PCを変更する場合も、Diracのサポートに依頼してアクティベーションをリセットしてもらえば、別のPCへ移行できます。
Kawausoさん、
お早うございます。また、コメントありがとうございます。
流石、ARTがDLPで使えるようになったことを連絡頂いただけあって、もう2ライセンスですか？？素晴らしい！
＞フロントRの50Hz付近に設けられたターゲットカーブの凹みについてですが、ARTではその スピーカー単体を無理に持ち上げるのではなく、ほかのサポートスピーカーも利用して音圧や残響を制御するため、DLBCで大きなディップの過剰補正を避ける場合のように、ターゲットカーブ側へ意図的な凹みを設けなくてもよい可能性があると思います。
これはその通りだと思います。拙宅の場合、サラウンドSPは５０Hz付近にDipを持っていないので、ARTはこれを利用して定在波を回避するよう補正すると思います。ただ、Dip無しも試したのですが、ある程度Dipを入れた方がBetterであったので、今もDipを残しています。
複数SubウーハーがBetterである理由は、２０Hz近くの低音までARTの補正が可能であるから・・だと思います。今回拙宅では、フロントSPはサブウーハー付きのようなものですし、サラウンドSPも２５Hz程度までf特は伸びているので、４つのSPのＡＲＴ補正範囲を３０Ｈｚ以下に設定可能です。なので、２０Ｈｚ以下は無理だけど（笑）、複数サブウーハーに近いのかな？？
サブウーハーの数やＡＲＴの補正範囲に音は敏感に反応するので、気を使う点だけど、非常に面白い点とも言えますね。
＞サブウーファーが1台に限定されているわけではなく、合計16chの上限内であれば複数台追加できるようです。そのため、9.1.6だけでなく、例えば7.3.6のように、ベース層7台、独立したサブウーファー3台、高さ層6台という合計16chの構成も可能だと思います。
これもご指摘ありがとうございます。

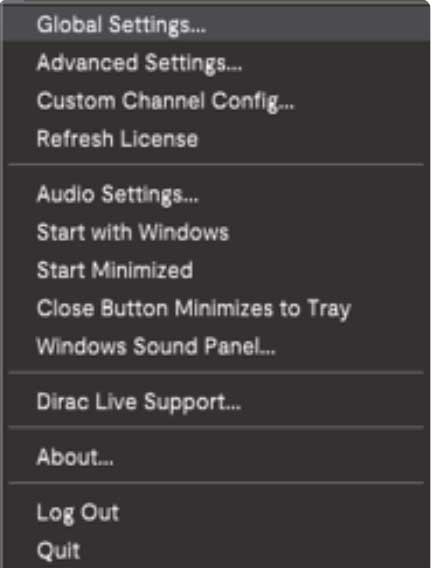

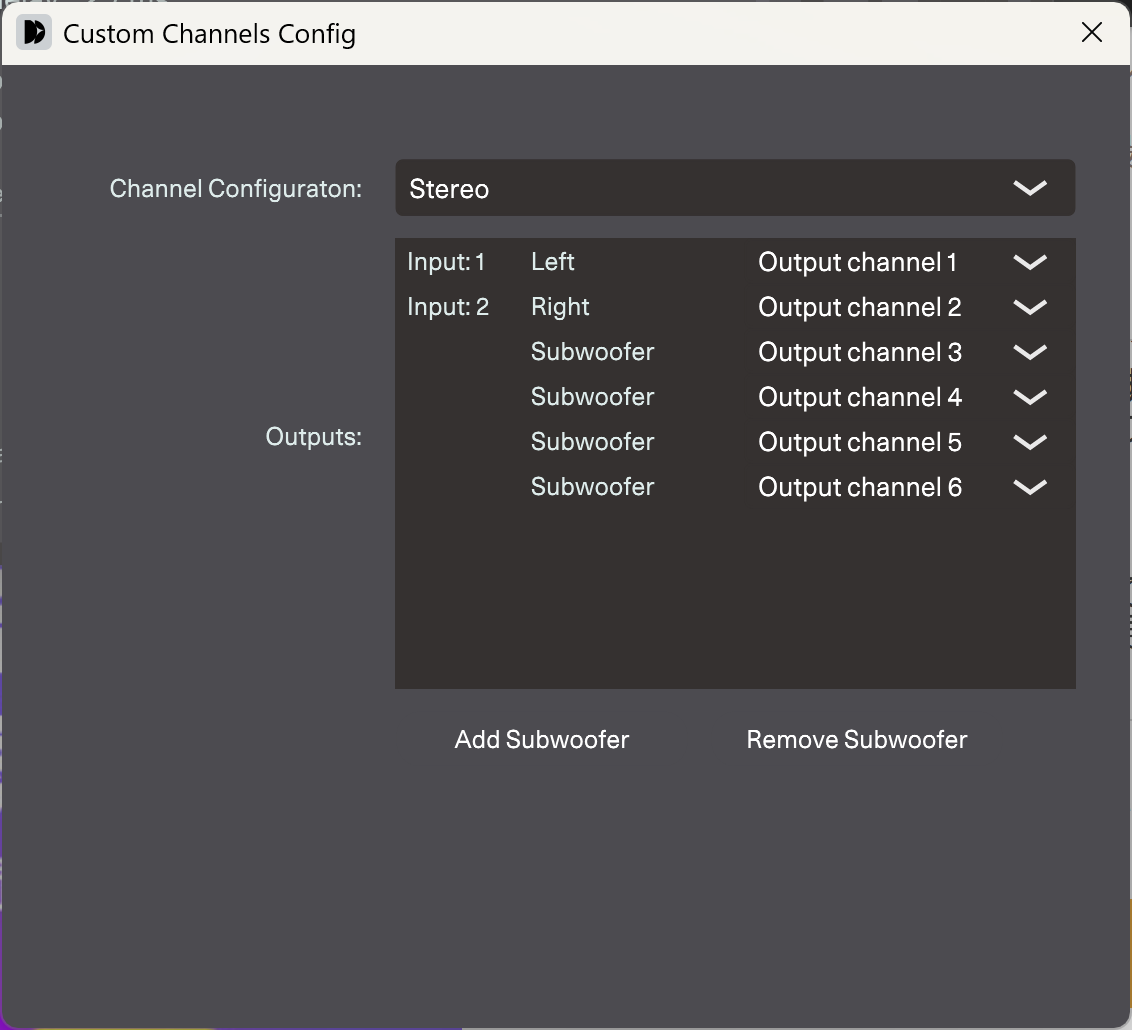

DLPの設定タブの中にCustum Configrationがあるので、これを選ぶと複数Subの設定ができますね！（https://helpdesk.dirac.com/en/dirac-room-correction/Tutorial-Setting-up-Bass-Control-in-Dirac-Live-Processor-Room-Correction-633）
補足です。
本文で、WindowsのVirtual Audio Deviceで何もしなくても良い・・と書きましたが、これは間違いで、その設定で、使用するSPの配置を選ぶ必要があります。
Tomyさん、おはようございます。ご返信ありがとうございます。
Dipを設けた場合と設けない場合の両方を試されたのですね。PC版のDiracは設定を瞬時に切り替えられるので、こうした比較がしやすいのも大きな利点ですよね。実際に比較したうえで、ある程度Dipを残した方が良かったのであれば、Tomyさんの環境では現在の設定が合っているのだと思います。
フロントSPはアクティブウーハーを内蔵し、サラウンドSPも25Hz程度まで伸びているとのことですので、Tomyさんの環境では追加のサブウーファーは必須ではなさそうですね。4本のSPをかなり低い帯域までARTのサポートに使えるため、複数サブウーファー構成に近い効果も得られているのではないかと思います。
私も以前、30Hz程度まで再生できるJBL K2 S9900を使い、サブウーファーなしの2.0構成でARTを試したことがあります。L/Rを相互にサポートさせるだけでも、サブウーファーが入っているのかと思うほど、低域の量感と一体感が向上しました。
サブウーファーの利点は、通常のスピーカーと比べて設置場所の自由度が高く、部屋に対して効果的な位置を選びやすいところでしょうか。適切な場所に置ければ、1台でもARTの満足度はかなり高いと感じています。
例えば、通常のスピーカーによるサポート範囲を50～150Hzに設定すると、20～40Hz付近はサブウーファー単独での動作になりますが、それでも十分良い結果が得られました。複数台の方が最下域の制御や歪み率では有利ですが、1台と4台をブラインドで切り替えたら、意外と分からないかもしれません。
今度ぜひ、私のところで1台と4台の比較実験をしてみてください（笑）。
なお、チャンネル数については、Dirac Virtual Audio Deviceを経由するスタンドアロン運用では入力が最大8chまでのようです。16chを使用するには、JRiverなどでDirac Live Processorのプラグイン版を利用する必要があるようですね。
7.4や5.4.2のような構成は、最終的な出力数は8chを超えますが、入力チャンネル数自体は8ch以内に収まるため、スタンドアロン版でも使用可能なようです。
Kawausoさん、
お早うございます。
＞例えば、通常のスピーカーによるサポート範囲を50～150Hzに設定すると、20～40Hz付近はサブウーファー単独での動作になりますが、それでも十分良い結果が得られました。複数台の方が最下域の制御や歪み率では有利ですが、1台と4台をブラインドで切り替えたら、意外と分からないかもしれません。
拙宅も２FのAVアンプを使用したシステムでは、SW一つで、同様な使い方です。複数SWと比較したことはありませんが、大きな問題はありません。低音感は５０～１５０Hzの成分の影響が大きいからでしょうけど、SWの配置で５０Hz以下の定在波の影響を小さくしておくことも重要で、kawausoさん宅ではこれが上手く行っているのでしょう。今回のテストで、SW以外のSPも周波数特性によっては30～40Hzまで使って、定在波対策に利用して良いと思いました（今まではDefaultの５０Hzのまま使っていたので）。
また、DACの性能やフロアー層のSPの質が良くなると、Auro-3Dの5.1.4ソフトを5.1で聞いても十分楽しめることに気が付きました。
上方への響きの拡散（Magnificat等）や、頭上からなる鐘（Himmelborgenの2曲目）なども5.1.4と大きく変わらないので、一度試してみて下さい。
＞16chを使用するには、JRiverなどでDirac Live Processorのプラグイン版を利用する必要があるようですね。
Jriverのプラグインは既に使っているのですが（今回の4.1chではまだです）、これは知りませんでした。JriverのSP配置は32chまであるんですよね！どう使うんだろうと、困惑します、笑。8ch以上は使ったことがない、爆！！AVアンプのDACを自由に使えるのかな？それでも、コーデックの問題はどうするんだろう？
