昨日投稿していました300Bシングル、6BQ5の左右電圧の不揃いの件ですが、helicatsさんのご助言通り前段のカップリングコンデンサーを交換した所電圧は揃いました。

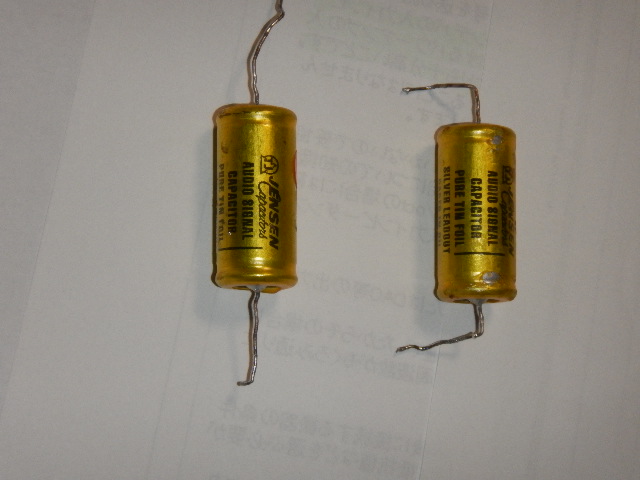

前段に使用していましたカップリングコンデンサーです。JENSENを奢ったのですが不調になるとは思ってもいませんでした。
コンデンサー交換後の6BQ5の電圧です。
左Ch Ep 168.1v Ek 7.2v 右Ch Ep 169.0 Ek 7.1ｖ の測定結果となりました。これで安心して300Bシングルを聞く事が出来るようになりました。
helicatsさん的確なアドバイス有難うございました。
ｙｈｈ
コメント ※編集/削除は管理者のみ
ｙｈｈさん こんばんは
問題が解決して良かったです。
helicatsさん、今晩は。
今回も大変有難いアドバイスを頂き有難く思っています。
アドバイス頂けなければ、原因のカップリングコンデンサーには行きつかず、左右電圧差が有るまま聴いていたと思います。実際解決でなければ、6BQ5を定期的に左右を入換て聴こうと考えていました。
雑誌MJで掲載された回路図通りで組み上げることは出来ましたが、回路設計までは理解していません。プレート電圧が上がらないのでプレート側に原因が有るので無いかとそちらばかり確認していました。前段のカップリングコンデンサーの電流でグリッド抵抗で電圧が発生しバイアスは浅くなり電流が増加したなど到底思いつきませんでした。
勉強させていただきました。
有難うございます。
ｙｈｈ
